CONEXIUNI WIRELESS

partea a 3-a

Alegerea canalelor radio

pt. conexiunile wireless in gama 2,4 GHz

Punctele de Acces (Access Point = AP) folosesc pt. transferul de date unde radio in gama de frecvente de 2,4 GHz si 5 GHz. Pt. a asigura coexistenta mai multor dispozitive in acelasi perimetru, exista mai multe canale disponibile. In gama de 2,4 GHz sint disponibile 13 canale (11 in SUA) dar, din pacate, ele se suprapun partial, complicind viata utilizatorilor amatori. In ghidul ce urmeaza veti gasi informatii care sa va ajute sa alegeti corect canalul radio pt. AP-ul personal, fara a interfera cu cel al vecinilor.

Despre canale radio

In tabelul 1 sint trecute caracteristicile canalelor radio folosite pt. AP in banda de 2,4 GHz, iar in figura 1 este exemplificata grafic utilizarea benzilor de frecventa. Se observa ca fiecare canal are o latime de banda de 22 MHz, dar acestea se suprapun partial.

	channel central frequency [MHz] channel freq. range [MHz] Europe USA 1 2412 2401 - 2423 Yes Yes 2 2417 2406 - 2428 Yes Yes 3 2422 2411 - 2433 Yes Yes 4 2427 2416 - 2438 Yes Yes 5 2432 2421 - 2443 Yes Yes 6 2437 2426 - 2448 Yes Yes 7 2442 2431 - 2453 Yes Yes 8 2447 2436 - 2458 Yes Yes 9 2452 2441 - 2463 Yes Yes 10 2457 2446 - 2468 Yes Yes 11 2462 2451 - 2473 Yes Yes 12 2467 2456 - 2478 Yes No 13 2472 2461 - 2483 Yes No Tabelul 1 - caracteristicile canalelor radio folosite pt. AP in banda de 2,4 GHz

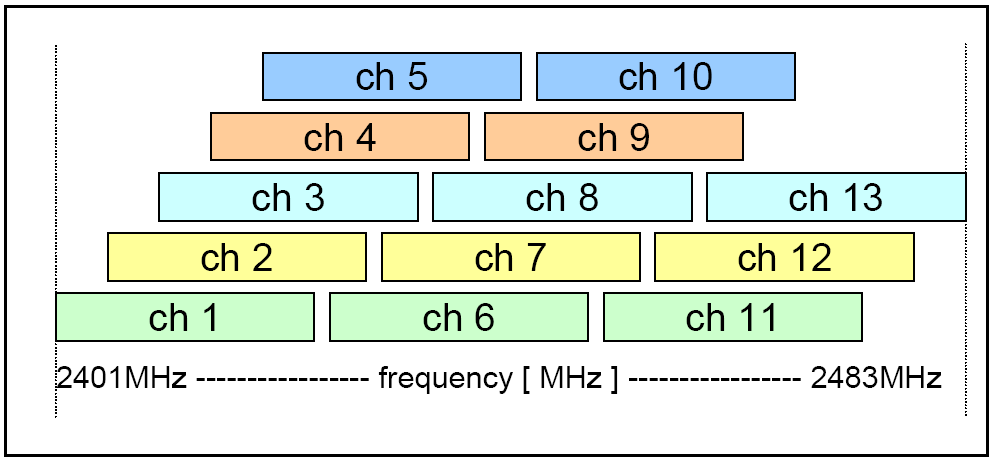

	Figura 1 - exemplificarea grafica a utilizarii benzilor de frecventa

Pont: Aici puteti accesa un document pdf ce contine harta canalelor si  sub-canalelor radio folosite in comunicatiile Wireless-LAN in banda de 2,4 GHz.

Se observa foarte bine faptul ca, daca intr-o anumita zona este necesar sa coexiste acoperirea mai multor AP, este bine ca ele sa fie setate pe canale diferite si cit mai putin suprapuse.

Reguli de alegere a canalelor radio

La alegerea canalelor radio se va tine cont de urmatoarele reguli:

1. in zonele in care este necesara o acoperire integrata pe o suprafata mare, se folosesc canalele 1, 6 si 11 pt. 3 celule adiacente. Canalele specificate sint complet independente si asigura o conectare fara interferente. Raza unei celule este de cca 30m

NOTA: In Europa se pot folosi de asemenea seturile de canale: 2, 7, 12 sau 3, 8, 13.

2. in cazul in care se doreste o acoperire si pe verticala (pe nivele), situatia se complica. In acest caz e bine sa alegeti pt. nivelele adiacente canale ch+2 (folositi canalele 3, 8 si 13), evitind plasarea lor fix pe aceeasi verticala (distribuirea sa fie decalata pe verticala). Pentru nivelele superioare folositi din nou seturile de canale 1, 6 si 11

3. telefoanele fara fir (cordless) folosesc partea superioara a benzii (ch 12-13).

Un caz special il reprezinta situatia apartamentelor de bloc, unde se intimpla in mod frecvent sa coexiste mai multe AP-uri intr-o zona restrinsa. Tineti cont de regulile de mai sus. In plus, multe echipamente au setate din fabrica implicit canalul 6. Inainte de a alege definitiv canalul AP-ului dvs, folositi utilitarul “network stumbler” pt. a identifica ce canale folosesc AP-urile vecinilor.

In general peretii de beton armat absorb partial undele radio. In cursul anului 2010 voi publica un nou articol pe tema retele wireless in care voi explica modul de calcul al acoperirii pe care il poate oferi un AP si despre cum puteti optimiza calitatea semnalului prin folosirea unor antene diferite de “betele” standard cu care sint livrate access point-urile.
