Cablarea locuintei

Capitolul II

Cablarea retelei de date

Despre instalarea profesionala a

cablurilor de retea si TV

(din nou, fara a ne impiedica de cabluri)



Sorin P.

10-2011



   Internetul reprezinta un serviciu indispensabil omului modern. Dar spre deosebire de internetul de acum 10 ani cind cind accesam pagini web asezonate cu fotografii, putem vedea azi online videoclipuri, filme, iar posturile de radio au devenit ceva banal. Incepind cu 2010, IPTV-ul bate tot mai tare la usa utilizatorilor. Mai are doar putin de asteptat, doar pina ce banda de acces la internet va depasi pragul de 10 Mbps. Astfel, pas cu pas, Ethernet-ul a ajuns sa fie ceea ce i-a fost predestinat prin nume.



   A mai ramas doar interconectarea sa ne elibereze de cablurile care ne fixeaza pozitia in spatiu. Dinspre tehnologie circula vesti bune. Mai nou, putem fi conectati la internet nu doar pe “fix”, ci chiar si pe mobil. Usor-usor, cablul se desface, lasind conexiunile wireless sa ne ofere ether-ul erei digitale. Accesul de tip “roaming” al retelelor digitale s-a maturizat, permitindu-ne sa ne mutam dintr-o celula in alta fara intreruperi si mentinind securizarea conexiunii. Dar momentan o face la preturi duble si banda o zecime.



   Iata de ce cablul de date mai are inca ani buni de viata in fata. Iata de ce inca mai avem nevoie de cabluri in casa. Iata de ce gasiti aici inca un articol despre cablarea apartamentului (a casei).






Premise


   Spre deosebire de situatia de acum 10 ani cind aveam in casa un singur “pretendent” la conexiunea de internet, sintem acum de-a dreptul “cotropiti” de gadget-urile erei digitale. In multe locuinte exista deja, pe linga PC-ul suveran, un laptop, si inca vreo 2-3 telefoane, toate revendicind accesul “democratic” la internet. Ca sa nu mai vorbim de cite-un laptop care mai vine uneori in vizita, insotit de cite un prieten-om al stapinilor casei.

   In ultimii ani doua noi dispozitive intra in peisajul internet-ului. Unul este nepretentios si se numeste telefon VoIP. Cel de-al doilea este insusi televizorul. Acesta din urma, insa, insa este in infometat si se hraneste cu Mbps. Adica cu mega-biti-per-secunda.



Acest articol nu isi propune sa va intristeze, ci sa va invete cum sa va cablati apartamentul o data pt totdeauna. (ei bine, macar pt o generatie).



Cablarea unei case este asemanatoare cu cea a unui apartament, dar pune in plus si niste probleme specifice. O voi aborda intr-un articol ulterior. Recomand articolul de fata ca fiind o buna introducere pt cei ce au o casa, usurind asimilarea informatiilor viitoare.



Planul de cablare incepe cu planul apartamentului. Vom folosi ca exemplu planul unui apartament de bloc tipic, avind 3 camere.




Solutia clasica


In situatia devenita deja „clasica”, exista o singura priza de date. Ea este de obicei in sufragerie, asigurind accesul la internet pentru un singur dispozitiv si doar in acest loc. Uneori se prefera sa se traga cablul de date intr-unul din dormitoare in loc sa fie in sufragerie, dar, din punct de vedere al versatilitatii este acelasi lucru.

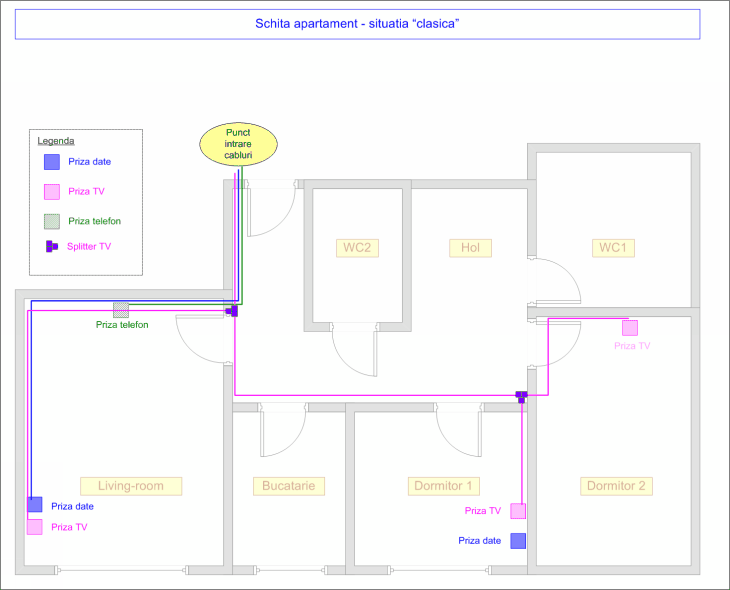

Sa vedem cum arata schita cablarii apartamentului in varianta clasica.




O prima nota: In solutia clasica, reteaua cablurilor TV presupune instalarea unor splitter-e, figurate si in desen. Un splitter este in majoritatea cazurilor un dispozitiv pasiv care imparte semnalul in mai multe parti egale, de obicei in doua, conducind la o atenuare a semnalului. Deoarece splitter-ele se insereaza pe traseul cablului TV, calitatea acestora va influenta calitatea imaginii. Mai multe ramificatii = mai multe splitter-e = mai multe atenuari ale semnalului.





Solutia clasica cu router

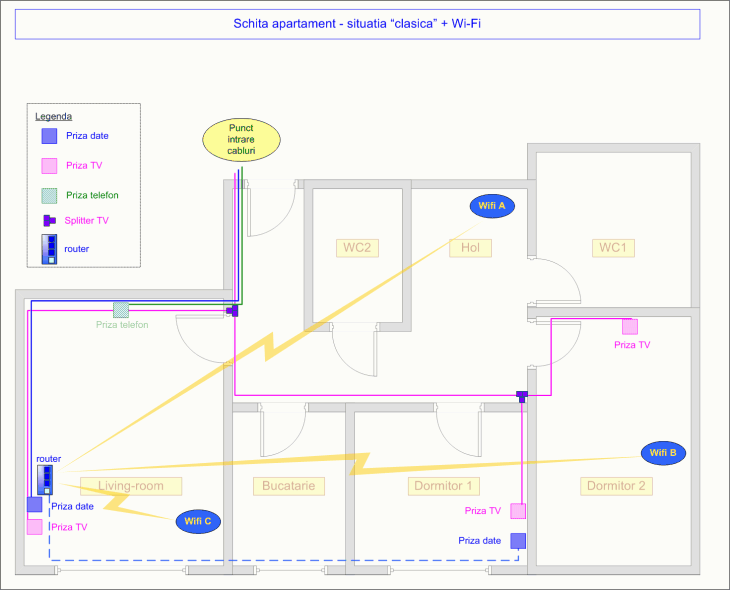

   Pt a asigura acces simultan la internet in 2 puncte, se instaleaza mai nou un router, care optional poate avea si conexiune wireless.





Se observa faptul ca in casa mai apare inca un cablu intre sufragerie si dormitorul 1. De asemenea, se mai poate constata faptul ca legatura wireless este slaba in punctele wifiA si wifiB, deoarece semnalul este atenuat de 3 pereti de beton armat.



NOTA. Ca „regula dupa ureche”, un semnal wifi sufera o atenuare de:

    • cca 10-15 dBm atunci cind traverseaza un perete dublu de rigips
    • cca 15-20 dBm atunci cind traverseaza un perete de caramida
    • cca 20-25 dBm atunci cind traverseaza un perete de beton



   In masura in care o veti cere, voi scrie si un articol despre modul in care se distribuie semnalul wireless intr-o casa si cum se calculeaza puterea disponibila intr-un punct dat in functie de obstacolele (in principal peretii) care exista intre laptop si AP (access point). Pina atunci va invit sa cititi citeva informatii despre configurarea router-elor cu wifi in articolul de aici.





Ce dorim sa obtinem

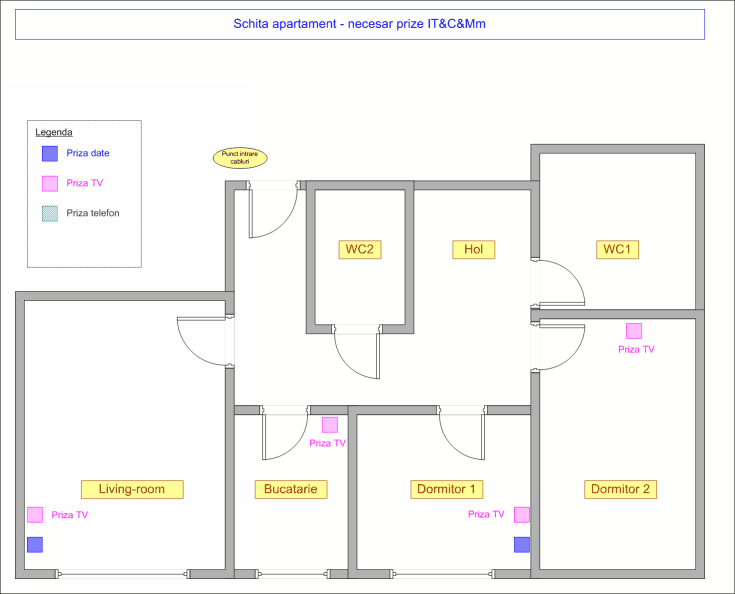

Pt realizarea unei cablari a apartamentului, este bine sa incepem cu planul apartamentului, in care sa figuram necesarul de prize de telefon, prize de retea de date si prizele de TV. Sa aplicam deci pe schita dorintele noastre, dictate de premisele expuse la inceputul articolului:





Ponturi

Este bine sa alegeti pozitia prizelor cit mai apropiata de pozitia in care vor fi montate echipamentele. In cazul in care nu le stiti, incercati sa va ginditi la modul in care ati putea aseza mobila, astfel incit sa anticipati cel putin peretele pe care va fi masa/biroul.



Deoarece ne-am propus sa facem instalarea o data pt totdeauna, este bine sa ne gindim la toate dorintele ascunse, chiar daca cruda realitate ne va taia din buget. Ca sa evitati o falsa economie, precizez ca sumele alocate cablarii vor fi inferioare sumei valorilor dispozitivelor ce vor fi conectate. Mai mult, o cablare discreta o puteti face doar atunci cind va amenajati apartamentul, iar sumele necesare cablarii vor reprezenta doar o parte infima din cheltuielile de amenajare. Asadar, oricum ati privi-o, nu are sens sa faceti economie la cablare.





Cabluri, cabluri si iar cabluri



Desi am vorbit despre 3 tipuri de dispozitive, va propun sa folositi doar doua tipuri de cablu, fiinca cel de telefon poate fi substituit foarte bine de cablul de date.



Mi mult, daca privim in perspectiva a doar citorva ani, este foarte probabil ca actualul cablu coaxial folosit pt TV va disparea. Televiziunea interesanta se va muta in internet, pe IPTV, deoarece va fi o situatie win-win, atit pt furnizorul de TV-cablu, cit si pt client. Nu este insa nevoie sa ma credeti acum pe cuvint. Faptul ca veti trage un cablu coaxial in plus in fiecare camera (na, ca m-au luat degetele pe dinainte) nu va insemna o cheltuiala mare.




O solutie perena si profesionala

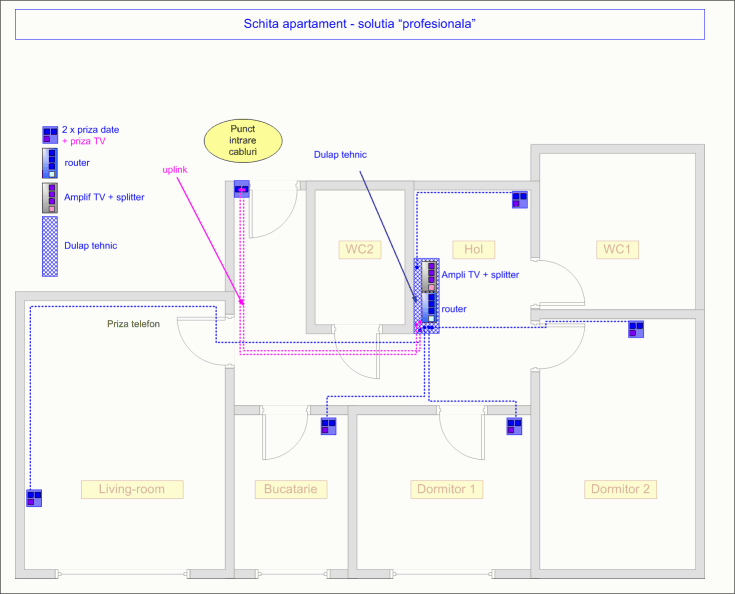

Solutia propusa reprezinta o completare a cablarii structurate care se aplica de cca 20 ani pt cablarea birourilor si cladirilor pt afaceri. Ea consta in precablarea tuturor camerelor in care am putea avea nevoie de prize de date/telefon/TV. Fiecare punct de distributie va contine 2 conectori de date RJ45 (UTP sau FTP) si o priza TV, deci va avea 2 cabluri UTP (sau FTP) si un cablu coaxial.





(continuare data viitoare)





In partea a doua a articolului vom discuta despre:

- o solutie perena de cablare

- dulapul tehnic in care este bine sa puneti echipamentele

- montarea cablurilor

- notiuni elementare de cablare structurata
